當前位置：網站首頁 > 產品展示 > 智能顯示 >

SWP-LCD-M多通道巡檢控制儀11

發布日期：2016-04-25 瀏覽次數：0






說明:









SWP-LCD-M多路儀表適合于需要同時對多組過程參量（≤16）進行集中監測，超限報警，變送輸出及遠傳的場合。



一、儀表特點：



　　1、用戶依照儀表LCD顯示屏中文菜單提示，通過面板按鍵可完成輸入信號類型與分度號的自由切換，實現******輸入。



　　2、可選擇統一報警輸出，分別報警輸出或分別變送輸出。



　　3、可帶串行通信輸出，可與各種輸入/輸出的設備雙向通信，組成分級控制系統。

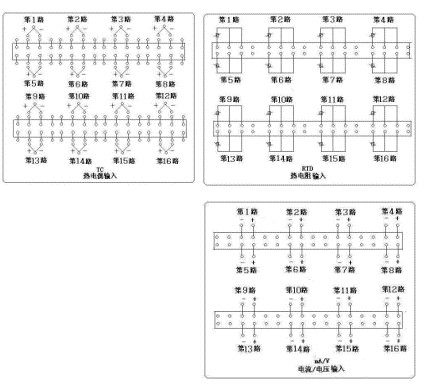

二、儀表外形及接線圖：（以下為基本配線方式，特殊訂貨請參見隨機接線圖）











    型號



    SWP-LCD-M系列



    接 線 圖







    儀表


    外形



    　


    儀表尺寸:160×80×140mm
    開孔尺寸:152×76mm
    重 量:400g



    　







    儀表


    外形



    　


    儀表尺寸:80×160×140mm
    開孔尺寸:76×152mm
    重 量:400g





    型號



    SWP-MD808系列

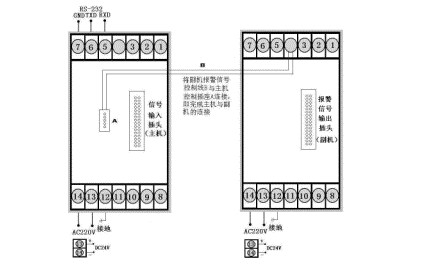

    接 線 圖







    儀表


    外形



    　




    儀表尺寸:160×80×140mm
    開孔尺寸:152×76mm
    重 量:400g






    　







型號


    　SWP-MS808系列







    儀表


    外形



    　


    儀表尺寸:80×160×140mm
    開孔尺寸:76×152mm
    重 量:400g






三、SWP-LCD-M系列多通道巡檢測量控制儀型譜表











    型 號



    代 碼



    說 明





    SWP-LCD-

□ □ □□- □ □ - □□ - □ □- □ -□- □
大屏幕帶背光液晶顯示儀表





    儀表功能



    M











多通道巡回檢測儀表





    外形尺寸

8









160×80mm（橫式） 80×160mm（豎式）





    控制作用



    □□









參見"控制作用"





    通訊方式



    □








參見"通訊方式"





    輸出方式



    □







參見"輸出方式"





    輸入類型



    □□






參見"輸入類型"





    ******報警方式



    □





參見"報警方式"





    第二報警方式



    □




參見"報警方式"





    報警記憶









    K













帶報警保持功能（本頁注1）



不帶報警保持功能





    供電方式









    W





    T



　








DC24V供電



AC90～265V供電 （開關電源）



AC220V供電





    外形特征









    S



　







豎式



橫式






★　控制作用











    選型代碼



    　06



    07



    08



    09



    14





    控制作用



    八路巡檢測量顯示



    八路巡檢統一控制/報警輸出



    八路巡檢分別控制/報警輸出



    十六路巡檢測量顯示



    十六路巡檢統一控制/報警輸出






★ 輸入類型











    代碼



    輸入類型



    測 量 范 圍



    代碼



    輸入類型



    測 量 范 圍



    代碼



    輸入類型



    測 量 范 圍





    01



    B



    400～1800 ℃



    09



    Pt100.1

-99.9～199.9℃


    17



    30～350Ω



    -1999～99999 d





    02



    S



    0 ～1600 ℃



    10



    Cu50

-50.0～150.0 ℃


    18



    特 殊 規 格



    用 戶 特 定





    03



    K



    0 ～1300 ℃



    11



    Cu100

-50.0～150.0 ℃


    19



    4～20 mA開方



    -1999～99999 d





    04



    E



    0 ～1000 ℃



    12



    4～20 mA

-1999～99999 d


    20



    0～10mA開方



    -1999～99999 d





    05



    T



    -200～400 ℃



    13



    0～10 mA

-1999～99999 d


    21



    1～ 5 V開方



    -1999～99999 d





    06



    J



    0 ～1200 ℃



    14



    1～5 V

-1999～99999 d


    22



    0～5 V開方



    -1999～99999 d





    07



    Wre



    0 ～2300 ℃



    15



    0～5 V

-1999～99999 d


    23



    全可切換輸入



    　





    08



    Pt100



    -200～650 ℃



    16



    0～20 mA

-1999～99999 d


    　



    　



    　






★ 報警方式











    選型代碼



    N



    H



    L





    報警方式

無位式控制或報警（可省略）
位式上限控制或上限報警
位式下限控制或下限報警






★ 通訊方式











    選型代碼



    0



    2



    4



    8



    9





    通訊方式



    無通訊



    RS-232



    RS-422



    RS-485



    特殊規格






★ 輸出方式











    選型代碼



    0



    1



    2



    3



    4



    5





    輸出方式



    無輸出



    繼電器



    4～20mA



    0～10mA



    1～5V



    0～5V






注1：統一報警輸出：儀表所有通道共用一個（或兩個）報警輸出繼電器。LCD儀表報警均為報警保持。報警保持功能：檢測當前通道超限即輸出報警并保持，直至所有通道均無超限方停止報警輸出。分別控制／報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警信號，報警輸出互相獨立或各通道均有一組相互獨立的變送輸出信號。






四、SWP-LCD-NP系列32段PID可編程序控制儀型譜表











    型 號



    代 碼



    說 明





    SWP -LCD-N

□ □□□-□ □ □-□□- □ □-□-□-□
新一代大屏幕帶背光液晶顯示儀表





    儀表功能



    P












32段PID可編程序控制儀





    外形尺寸



    8











160×80mm（橫），80×160mm（豎）





    控制作用



    05










PID調節功能





    通訊方式



    □









參見"通訊方式"





    控制輸出



    □








參見"控制輸出方式"





    變送輸出



    □







參見"變送輸出方式"





    輸入類型



    □□






參見"輸入類型"





    ******報警方式



    □





參見"報警輸出方式"





    第二報警方式



    □




參見"報警輸出方式"





    饋電輸出



    P



DC24V饋電輸出





    供電方式









    W





    T



　








DC24V供電



AC90～265V供電（開關電源）



AC220V供電（線性電源，可省略）





    外形特征









    S











豎式顯示儀表



橫式顯示儀表






★ 輸入類型











    代碼



    輸入類型



    測 量 范 圍



    代碼



    輸入類型



    測 量 范 圍



    代碼



    輸入類型



    測 量 范 圍





    01



    B



    400～1800 ℃



    09



    Pt100.1

-99.9～199.9℃


    17



    30～350Ω



    -1999～99999 d





    02



    S



    0 ～1600 ℃



    10



    Cu50

-50.0～150.0 ℃


    18



    特 殊 規 格



    用 戶 特 定





    03



    K



    0 ～1300 ℃



    11



    Cu100

-50.0～150.0 ℃


    19



    4～20 mA開方



    -1999～99999 d





    04



    E



    0 ～1000 ℃



    12



    4～20 mA

-1999～99999 d


    20



    0～10mA開方



    -1999～99999 d





    05



    T



    -200～400 ℃



    13



    0～10 mA

-1999～99999 d


    21



    1～ 5 V開方



    -1999～99999 d





    06



    J



    0 ～1200 ℃



    14



    1～5 V

-1999～99999 d


    22



    0～5 V開方



    -1999～99999 d





    07



    Wre



    0 ～2300 ℃



    15



    0～5 V

-1999～99999 d


    23



    全可切換輸入



    詳見下表　





    08



    Pt100



    -200～650 ℃



    16



    0～20 mA

-1999～99999 d


    24



    頻率輸入　



    0～10KHz　






★ 全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：











    代碼



    輸入類型



    代碼



    輸入類型



    代碼



    輸入類型



    代碼



    輸入類型



    代碼



    輸入類型





    01



    B



    05



    T



    09



    Pt100.1



    14



    1～5 V



    21



    1～5 V開方





    02



    S



    06



    J



    10



    Cu50



    15



    0～5 V



    22



    0～5 V開方





    03



    K



    07



    WRe



    12



    4～20 mA



    19



    4～20 mA開方



    　



    　





    04



    E



    08



    Pt100



    13



    0～10 mA



    20



    0～10mA開方



    　



    　






★ 報警輸出方式











    選型代碼



    N



    H



    L



    G



    A



    D





    輸出方式



    無報警（可省略）



    上限報警



    下限報警



    偏差內報警



    偏差外報警



    LBA報警






★ 變送輸出方式











    選型代碼



    0



    1



    2



    3



    4



    5





    輸出方式



    無輸出



    繼電器



    4～20mA



    0～10mA



    1～5V



    0～5V






★ 通訊方式











    選型代碼



    0



    2



    4



    8



    9





    通訊方式



    無通訊



    RS-232



    RS-422



    RS-485



    特殊規格






★ 控制輸出方式











    選型代碼



    0



    1



    2



    3



    4



    5

6
7
8
9





    輸出方式



    無輸出



    繼電器



    4～20mA



    0～10mA



    1～5V



    0～5V

SCR輸出
SSR輸出
特殊規格
SOT輸出






SCR--可控硅過零觸發脈沖輸出，SSR--固態繼電器控制輸出，SOT--雙向可控硅輸出



★ 型號舉例：



①SWP-LCD-NP805-21-09-HL-P-W-S



通訊方式為RS-232，輸出方式為繼電器輸出，輸入類型為Pt100.1，******報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。



②SWP-LCD-NP805-81-08-LH-P-T



通訊方式為RS-485，輸出方式為繼電器輸出，輸入類型為Pt100，******報警為下限報警，第二報警為上限報警，DC24V饋電輸出，AC90～265V供電（開關電源），橫表。
