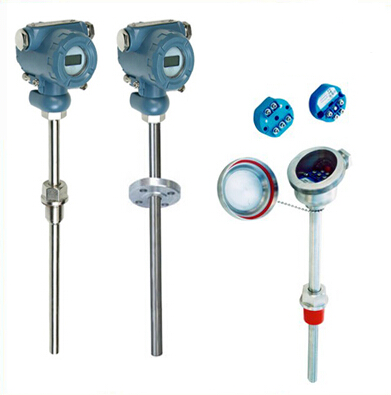

現場顯示溫度變送器

現場顯示一體化溫度變送器

發布日期：2016-04-21 瀏覽次數：0

1、應用
   通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、特點
1. 二線制輸出4-20mA，抗干擾能力強；
2. 節省補償導線及安裝溫度變送器費用；
3. 安全可靠，使用壽命長；
4. 冷端溫度自動補償，非線性校正電路；
3、工作原理
   防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
    熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
4、產品執行標準
1. IEC584
2. IEC751
3. IEC1515
4. JB/T5518-91
5. JB/T7391-94
5、測溫范圍及允差
     1)熱電阻測溫范圍及允差
型 號
分 度 號
測溫范圍℃
精度等級
允許偏差
WZPB
Pt100
-200-+500
A級 B級
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCB
Cu50  Cu100
-50-+100

±(0.30+0.005 ItI)
     2)熱電偶測溫范圍及允差
型  號
分 度 號
允  差  等  級
I
II
允 差 值
測溫范圍℃
允 差 值
測溫范圍
WRNB
 K
±1.5℃
-40-375
±2.5℃
-40-333
±0.004 ItI
375-1000
0.0075 ItI
333-1200
WRMB
N
±1.5℃
-40-375
±2.5℃
-40-333
±0.004 ItI
375-1000
0.0075 ItI
333-1200
WREB
E
±1.5℃
-40-375
±1.5℃
-40-333
±0.004 ItI
375-800
0.004 ItI
333-900
WRFB
J
±1.5℃
-40-375
±1.5℃
-40-333
±0.004 ItI
375-750
0.004 ItI
333-750
WRCB
T
±1.5℃
-40-125
±1℃
-40-133
±0.004 ItI
125-350
0.0075 ItI
133-1000
6、輸出信號： 4-20mA ，負載電阻250，傳輸導線電阻 100
7、輸出方法： 二線制
8、精度等級：
   溫度變送器精度等級：0.1 0.2  0.5
   顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
9、供電電源：24V.DC±10?
10、防護等級：IP65
11、防爆等級：
  隔爆型：dⅡBT4   dⅡCT5   dⅡCT6
   本質安全型：iaⅡCT6
12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
13、熱響應時間：
   當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
14、基本誤差：儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
15、工作環境：
安裝場所等級
溫  度 ℃
相 對 濕 度 ％
大氣壓力KPa
Cx1
-25-+55
 5-95
86-106
Cx2
 -25-+70
Cx3
-40-+80
