SBWRZ一體化溫度變送器
發布日期：2016-04-21 瀏覽次數：0

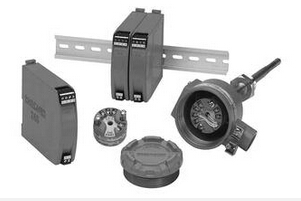

1、概述：
sbwr、sbwz系列熱電偶、熱電阻溫度變送器是ddz系列儀表中的現場安裝式溫度變送器單元，與工業熱電偶、熱電阻配套使用，它采用二線制傳輸方式（兩根導線作為電源輸入和信號輸出的公用傳輸線）。將工業熱電偶、熱電阻信號轉換成與輸入信號或與溫度信號成線性的4-20ma、0-10ma的輸出信號.
該溫度變送器可直接安裝在熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用與冶金、石油、化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
2、主要特點：
·采用硅橡膠或環氧樹脂密封結構，因此耐震、耐濕、適合在惡劣的現場環境安裝使用。
·現場安裝在熱電偶、熱電阻的接線盒內使用，直接輸出4-20ma、0-10ma的輸出信號。這樣既節約了昂貴的補償導線費用，又提高了信號遠距離傳輸過程中的抗干擾能力；
·熱電偶變送器具有冷端溫度自動補償功能；
·精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠；
·適用范圍廣、既可以與熱電偶、熱電阻形成一體化現場安裝結構，也可以作為功能模塊安裝在檢測設備中和儀表盤上使用；
·智能型溫度變送器可通過hart調制解調器與上位機通訊或與手持器和pc機對變送器的型號、分度號、量程進行遠程信息管理、組態、變量監測、校準和維護功能；
·智能型溫度變送器可按用戶實際需要調整變送器的顯示方向，并顯示變送器所測的介質溫度、傳感器值的變化、輸出電流和百分比例；
3、工作原理：
熱電偶或熱電阻傳感器將被測溫度轉換成電信號，再將該信號送入變送器的輸入網絡，該網絡包含調零和熱電偶補償?shù)认嚓P(guān)電路。經調零后的信號輸入 到運算放大器進行信號放大，放大的信號一路經v/i轉換器計算處理后以4－20ma直流電流輸出；另一路經a/d轉換器處理后到表頭顯示。變送器的線性化電路有兩種，均采用反饋方式。對熱電阻傳感器，用正反饋方式校正，對熱電偶傳感器，用多段折線逼近法進行校正。一體化數字顯示溫度變送器有兩種顯示方式。lcd顯示的溫度變送器用兩線制方式輸出，led顯示的溫度變送器三線制方式輸出。
4、技術參數
1、輸入信號：熱電偶：k、e、j、b、s、t、n。熱電阻：pt100、cu50、cu100(三線制、四線制)。智能型溫度變送器的輸入信號可通過手持器和pc機任意設置；
2、輸出信號：在量程范圍內輸出4－20ma直流信號，與熱電偶或熱電阻的輸入信號成線性或與溫度成線性。智能型溫度變送器輸出4－20ma直流信號同時疊加符合hart標準協議通信；隔離式溫度變送器：輸入與輸出相隔離，隔離電壓500v，增加了抗共模干擾能力，更適合與計算機連網使用；
3、基本誤差：0.5%fs、0.2%fs、智能型0.2%fs；
4、接線方式：二線制、三線制、四線制；
5、顯示方式：四位lcd顯示現場溫度，智能型四位lcd可通過pc機或手持
器設定使之顯示現場溫度、傳感器值、輸出電流和百分比例中的任一種參數；
6、工作電壓：普通型號12v-35v，智能型12v-45v，額定工作電壓為24v
7、允許負載電阻：500ω（24vdc供電）；極限負載電阻r（max）=50(vmin-12),例如在額定工作電壓24v時，負載電阻可在0-600ω范圍內選擇使用。
8、工作環境：a:環境溫度-25-+80℃（常規型）
-25-+70℃（數顯型）
-25-+75℃（智能型）
b:相對濕度：5%-95%
c:機械振動f≤50hz, 振幅≤0.15mm
d:無腐蝕氣體或類似的環境；
9、 環境影響系數：δ≤0.05%/℃。
5、測溫范圍
|
類 別 |
材 質 |
分 度 號 |
測 量 范 圍 |
|
熱
電
偶
|
鎳鉻-康銅 |
e |
0-1000℃范圍內任選 |
|
鎳鉻-鎳硅 |
k |
0-1300℃范圍內任選 |
|
鉑銠10-鉑 |
s |
0-1600℃范圍內任選 |
|
鉑銠30-鉑銠6 |
b |
0-1800℃范圍內任選 |
|
銅-康銅 |
t |
0-400℃范圍內任選 |
|
鐵-康銅 |
j |
0-1200℃范圍內任選 |
|
熱
電
阻
|
銅熱電阻 |
cu50 |
-50-+150℃范圍內任選 |
|
銅熱電阻 |
cu100 |
-50-+15℃范圍內任選 |
|
鉑熱電阻 |
pt100 |
-200-+600℃范圍內任選
|
